玉柴广西顶博发电机组制造系直立式四缸、六缸、水冷、四冲程、直喷式高速柴油发电机。功率范围30-900KW，转速为1500-2400r/min，具有油耗低、扭距大易启动、操作维修方便等优点。为发电机组、固定动力、工程机械、农用机械的理想动力。玉柴柴油发电机组作为一个整体由很多的部分组成，而零部件作用的发挥离不开整体,玉柴柴油机机体的安装图2-3-10及图2-3-11。安装于机体上的零部件，数量较多，下面只列举出在安装时有特殊要求的几种零部件，其余不作讲述。

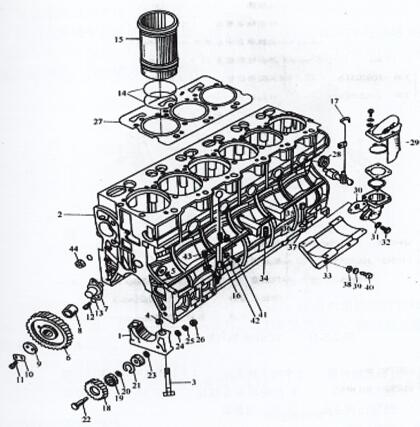

图2-3 -10 YC6108G气缸体总成

1轴承型号型号盖  2液压泵体  3设备主轴承型号型号螺钉  4品牌定位套  6正时惰伞齿  7惰传动链轴承型号型号  8惰传动链轴衬套  9惰轮档板  10锁片  11小螺钉  14封水圈  15缸套  18传动齿轮真空泵期间传动链伞齿  19轴承型号型号  27缸垫  29吸气器  33真空泵固定支架  34调整螺母  37曲面螺母  40固定支架螺钉  44主油道封好塞

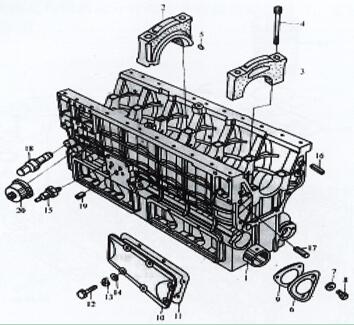

图2-3-11 YC6108G气缸体总成

1气缸轴衬套 2中央数控车床伺服电机的承盖 3数控车床伺服电机的承盖 4数控车床伺服电机的承螺母 5销 8气缸轴泵体螺母 15液压过低报案器 18调压阀总体 20液压报案器

1．玉柴柴油机水堵及主油道油堵的安装

对水堵的组装参看图2-3-12，组装规范：一要在水堵封闭性能上面均衡涂上11747封闭性能胶。二组装后的水堵外激光切割端面与空压机对齐或稍低。

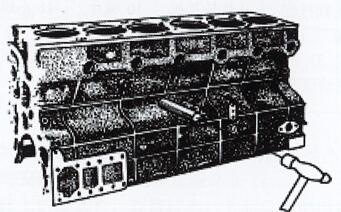

图2-3 -12身体水堵的装置

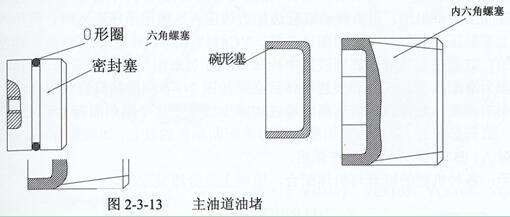

  玉柴柴油机主油道油堵的安装

  主油道油堵分前油堵和后油堵，YC4110、YC4112、YC6112前油堵为碗形塞。后油堵为内六角螺塞。YC4108、 YC6105、 YC6108、 YC6L、 YC6M机前油堵为带0形圈的填料密封塞，后油堵为碗形塞，相应图2-3 -13如图是。

安装要求：

(1)在螺塞中段涂上545密封垫胶，用内六角板手上紧就可以。(2) 密封隔绝塞口有O形圈，进行安装时留神无可已损坏。(3)配置用完后，密封塞及螺 塞外激光切割激光切割端面应稍低一些于有机体激光切割激光切割端面。配置时，用软合金金属敲一敲即入。

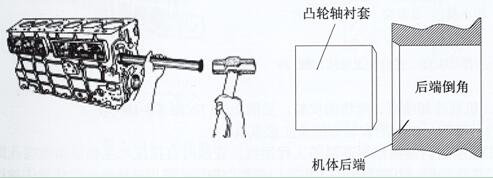

2．凸轴衬套的安装注意事项参见图，图为凸轮轴衬套的安装

(1) 凸轮轴轴孔的后台面是有倒角的（前边不倒角），从而装配衬套时，用通用型工装设计从缸体后台朝前边逐一装配。(2) 凸轮轴轴衬套油孔要对标缸体上的进油孔。关注：对YC6105、YC6108 机第2、6挡衬套分别一油孔通过连杆座。YC6M机只需一油孔对标。（因轴瓦上会开油槽）YC4108机第2、4档分别一油孔通过连杆座。仅仅款型仅仅第一名挡有 ～油孔通过连杆座。固此在安装程序时请加关注。(3) 衬套进行安装后在卧镗加上工到符合国家法律规定宽度，特殊要求如表2-3-4。

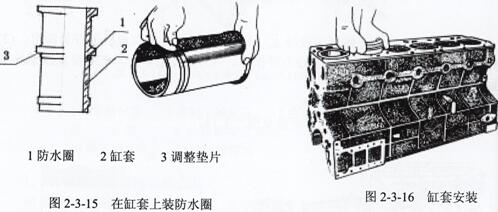

3．缸套安装注意事项。

(1)清掉缸套台肩处的生锈腐蚀现象或除积碳。(2)装有前先捡查玉柴发电量设备缸套孔直径会不会具有暂行规定标准如表2-3-3。(3)在缸套上衣防潮圈（YC6112镶缸套机、YC4112苹果外形及YC4110 苹果外形为自吸式缸套，不要用装防潮圈）(4)往身体上安裝时，在放水的位置涂上稍微润滑油，使劲儿匀速转动缸套边加力边压入。如拿手压不进时，可以木头垫平上端敲压入佳如要，如同2-3-16。YC4112和YC6112机缸套与身体是紧做好的，缸套在安裝前先挪到液氮中放置冷却10min后扔掉用垫块按压入。YC4110G缸套为滑配缸套。

(5)广西顶博发电机组制造:玉柴柴油机缸套装进机体后必须按图2-3-6测量其缸套台肩凸出机体上平面的高度。对YC6L机其高度通过加减少调整垫片（倒角面向上）来调整。

缸套加配时，以零件好友分组配色图标加配同配色的缸套，如红对红，蓝对蓝（或A对A、B对B）。下面不于详述。显示：种种型号规格的缸套与我们的体内做好，前提上是排列转配的。

1．汽车机油降温激光喷嘴、喷钩的装。见图2-3-17，图2-3-18

冷却喷咀、喷钩的安装方法及注意事项：

(1) 高压喷管材料是耐酸碱耐超高温天气的项目塑胶片，按装时随时压入进给承座高压喷管孔如要。的要求压明确，是没能底于轮毂轴承座孔。按装成功后，需耍奶油奶酪枪充注汽油作汽压压喷射经过多次实验发现，在活赛前后左右止点时高压喷管冒出的油束需求射在活赛内腔外壁，且油束是没能散发。要提前准备：当起动因程序运行时间间隔较长，凡在拆油底壳时，要提前准备体检喷咀会不老旧化变质影响，知悉影响，需要重换件。

(2) 发动机机油空气水冷却喷钩为铁管焊结件，施工时靠精确分析销精确分析，用螺拴拧紧在零件上。施工前先检修限压阀球活動有无灵活性高，焊结件油孔有无通了。规定规范要求喷钩喷油肯定摆正发动机汽缸内腔对发动机汽缸带内空气水冷却油道的手机型号，油束规定规范要求射到发动机汽缸上的油道。（靠焊 接件制造以确保），另外喷钩不与发动机汽缸裙部或曲轴动平衡机块造成打搅。小心：安装系统所有发动机汽缸，肯定都有喷钩让位口。
